Binnen Antenne

Plaats een Binnen-Antenne daar waar de ontvangst het beste is.
Als er binnen zeer weinig signaal is, dan is een buitenantenne noodzakelijk.

Als bij een antenne een Werkafstand wordt vermeld dan is dat de max. afstand tot de zendmast,
waar op is afgestemd, om een goede ontvangst te waarborgen.

Een aantal antennes hebben een Male antenneplug. Indien deze antenne voor Radio wordt gebruikt,
dan is een Female antenneplug noodzakelijk. Deze verloopstekker wordt meegeleverd.
________________________________________________________________
!
!

FM Radio Antenne met Vorkjes
ant 104
!
Draadantenne of Lintantenne
voor Radio ontvangst.
FM-dipool antenne.
Met vork kabelschoentjes er aan gemonteerd. --------->

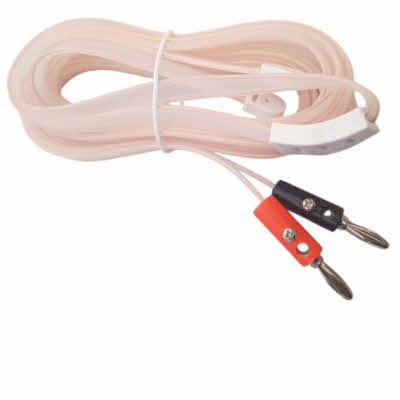

Het kan ook zijn dat de radio is voorzien van ronde (4mm) antenne ingangen,
Knip dan van de 2 stekkertjes de vorkjes
af (dus de hulsjes laten zitten) en monteer banaan stekkers.  ----------->



Specificatie:
• Impedantie: 300 Ohm
• Kabel lengte: 185cm
• Kleur: Transparant
• De 2 stukken van 90 cm
  horizontaal bevestigen
  (bv achter een kast)


  Werkafstand: 0-15km

FM Radio Antenne met Female Plug
ant 105
!
Draadantenne of Lintantenne
voor Radio ontvangst.
FM-dipool antenne.
Met Female antenne plug
er aan gemonteerd. ------------->

Werkafstand: 0-15km		 Specificatie:
• Impedantie: 75 Ohm
• Kabel lengte: 185cm
• Kleur: Transparant
• De 2 stukken van 90 cm
  horizontaal bevestigen
  (bv achter een kast)

DVB-T/T2, DAB+ en FM -Antenne
ant 105-incl.
!
Draadantenne of Lintantenne
voor Radio ontvangst.

Met Female antenne plug
er aan gemonteerd. ------------->
voor FM

Incl. Male-Male verloopstekker en
Male naar F-Male verloopstekker
voor DVB-T/T2 of DAB+

Werkafstand: 0-15km		 Specificatie:
• Impedantie: 75 Ohm
• Kabel lengte: 185cm
• Kleur: Transparant
• De 2 stukken van 90 cm
  horizontaal bevestigen
  (bv achter een kast)

• Incl:
   - Male-Male verloopstekker
   - Male-Male F verloopstekker

Telescoop Antenne met Male en Female Antenneplug
es.antenne1
!
Universele telescoop antenne voor
rechtstreekse montage op ontvangst-apparatuur.
Geschikt voor:
DAB+, DVB-T, en FM ontvangst.

Geschikt voor Male en
Female antenne
ingangen. -------------->

Specificatie:
• Diameter: 7mm
• Ingeschoven: 14cm
• Uitgeschoven: 63cm
• 6 Segmenten
• Wordt geleverd met Male en Female
  antenne adapter. (Verwisselbaar)
• Afstand tussen antenne en
  apparaat:
    - zonder verloopstekker: ca.2cm
    - met verloopstekker: ca.3cm

Telescoop Antenne incl. Male en Female Antenneplug
es.antenne4
!
Universele telescoop antenne voor
rechtstreekse montage op ontvangst-apparatuur.
Geschikt voor:
DAB+, DVB-T, en FM ontvangst.

Geschikt voor Male en
Female antenne
ingangen. -------------->

Specificatie:
• Diameter: 10mm
• Ingeschoven: 17.5cm
• Uitgeschoven:120cm
• 10 Segmenten
• Wordt geleverd met Male en Female
  antenne adapter. (Verwisselbaar)
• Afstand tussen antenne en
  apparaat:
    - zonder verloopstekker: ca.2cm
    - met verloopstekker: ca.3cm


Telescoop Antenne met Male en Female Antenneplug
es.antenne3
!
Universele telescoop antenne voor
rechtstreekse montage op ontvangst-apparatuur.
Geschikt voor:
DAB+, DVB-T/T2 en FM ontvangst.

Geschikt voor Male en
Female antenne
ingangen. -------------->

Onderaan op deze pagina staan eventueel andere verloop pluggen.

Specificatie:
• Diameter: 7mm
• Ingeschoven: 12cm
• Uitgeschoven: 56cm
• 7 Segmenten
• Afstand tussen antenne
   en apparaat: female: ca.3cm
                        male: ca.1.5cm
• Wordt geleverd met Female - Female
  antenne adapter. (Maakt van male
  een female stekker)


cx f/f

Telescoop Antenne met Male en Female Antenneplug
es.antenne5
!
Universele telescoop antenne voor
rechtstreekse montage op ontvangst-apparatuur.
Geschikt voor:
DAB+, DVB-T/T2 en FM ontvangst.

Geschikt voor Male en
Female antenne
ingangen. -------------->

Onderaan op deze pagina staan eventueel andere verloop pluggen.

Specificatie:
• Diameter: 7mm
• Ingeschoven: 14.5cm
• Uitgeschoven: 72,5cm
• 7 Segmenten
• Afstand tussen antenne
   en apparaat: female: ca.3cm
                        male: ca.1.5cm
• Wordt geleverd met Female - Female
  antenne adapter. (Maakt van male
  een female stekker)


cx f/f

Telescoop Antenne
es.antenne7
!
Universele telescoop antenne,

Geschikt voor:
DAB+, DVB-T/T2 en FM ontvangst.

Specificatie:
• Diameter: 10mm
• Ingeschoven: 17.5cm
• Uitgeschoven: 120cm
• 10 Segmenten
• Gewicht: 45g
• Oog kan er af geschroeft, gat M4

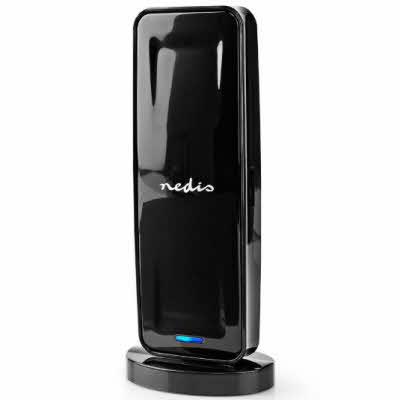

DVB-T/T2, FM en DAB+ -Antenne, incl. Female Verloopstekker
anir1503bk
!
Binnenantenne, geschikt voor alle DVB-T, DVB-T2 en DAB+ en FM-ontvangst.
Blinkend Zwart,

Met ingebouwde regelbare 28 dB versterker.

Voeding 230 Volt, via adapter of via USB. (Adapter en USB kabel meegeleverd).

                           Meegeleverd voor o.a. FM






Werkafstand: 0-15km

LTE-filter ter vermindering van het effect
van 4G op de 800 MHz-band

Specificatie:
• Locatie: Binnen
• Frequentieband:
      FM / DAB+ / DVB-T / DVB-T2
• Frequentiebereik: FM: 87.5 - 108.5 MHz
                               UHF: 470  -  694 MHz
                               VHF: 170  -  230 MHz
• Versterking regelbaar: 18 - 28dB
• Voeding: 230 Volt AC adapter incl.
       of 5V USB, kabel meegeleverd (140cm)
• Signaal / ruis verhouding: < 4 dB
• Impedantie: 75 Ohm
• Lengte antennekabels: 150cm
• Antenne connector: IEC Male ------------------->
• Wordt geleverd met Female - Female
  verloopstekker. (Maakt van male
  een female stekker, o.a. voor FM gebruik)
• Heeft de ontvager een zg. F-ingang, gebruik
  dan een verloopstekker Coax-female naar F-male.
  Zie onder aan deze pagina:  fc-026prof

• Afmeting: 30 x 3.3cm
• Kleur: blinkend Zwart

DVB-T, FM en DAB+ -Antenne, incl. Female Verloopstekker
anir2503bk
!

Binnenantenne, geschikt voor alle DVB-T, DVB-T2 en DAB+ en FM-ontvangst,

Kan ook worden gebruikt als antenneversterker voor een buitenantenne.

- Voeding 230 Volt of 12 Volt,
- Regelbate versterking: tot 30/36dB
- Kleur: Zwart

                           Meegeleverd voor o.a. FM




Werkafstand: 0-25km

LTE-filter ter vermindering van het effect
van 4G op de 800 MHz-band

Specificatie:
• Locatie: Binnen
• Frequentieband:
      FM / DAB+ / DVB-T / DVB-T2
• Frequentiebereik: FM: 87.5 - 108.5 MHz
                               UHF: 470  -  694 MHz
                               VHF: 170  -  230 MHz
• Versterking: tot 28dB, regelbaar
• Impedantie: 75 Ohm
• Voeding: 230 V AC, ingebouwd (3 Watt)
• Voedingskabel met platte Euro stekker, 160cm
• Lengte antennekabel:  125cm
• Antenne connector: IEC Male ------------------->
• Wordt geleverd met Female - Female
  verloopstekker. (Maakt van male
  een female stekker, o.a. voor FM gebruik)
• Heeft de ontvager een zg. F-ingang, gebruik
  dan een verloopstekker Coax-female naar F-male.
  Zie onder aan deze pagina:  fc-026prof

• Afmeting: Roosterdiameter 22cm
• Kleur: Zwart

DVB-T/T2, FM en DAB+ -Antenne, incl. Female Verloopstekker
anir2512gy700
!

Binnenantenne, geschikt voor alle DVB-T, DVB-T2 en DAB+ en FM-ontvangst.

Om de effecten van LTE (4G) op de 800MHz-band te verminderen, wordt in dit product een low pass-filter gebruikt met betrekking tot de verwijderde RF-frequenties (790 - 862MHz, kanalen 61 - 69).

                        Meegeleverd voor o.a. FM









Werkafstand: 0-25km

Specificatie:
• Locatie: Binnen
• Frequentieband:
      FM / DAB+ / DVB-T / DVB-T2
• Frequentiebereik:  FM: 87.5 - 108.5 MHz
                                UHF: 470  -  694 MHz
                                VHF: 170  -  230 MHz
• Versterking: 28dB
• Voeding via meegeleverde adapter, 5V DC
• Impedantie: 75 Ohm
• Lengte antennekabel: 200cm
• Antenne connector: IEC Male ------------------->
• Wordt geleverd met Female - Female
  verloopstekker. (Maakt van male
  een female stekker, o.a. voor FM gebruik)
• Heeft de ontvager een zg. F-ingang, gebruik
  dan een verloopstekker Coax-female naar F-male.
  Zie onder aan deze pagina:  fc-026prof

• Afmeting: 19 x 12 x 3cm
• Kleur: Beige, achterzijde Wit

DVB-T/T2, FM en DAB+ -Antenne, incl. Female Verloopstekker
anir2501bk700
!

Binnenantenne, geschikt voor alle DVB-T, DVB-T2 en DAB+ en FM-ontvangst.

Om de effecten van LTE (4G) op de 800MHz-band te verminderen, wordt in dit product een low pass-filter gebruikt met betrekking tot de verwijderde RF-frequenties (790 - 862MHz, kanalen 61 - 69).

                        Meegeleverd voor o.a. FM









Werkafstand: 0-25km

Specificatie:
• Locatie: Binnen
• Frequentieband:
      FM / DAB+ / DVB-T / DVB-T2
• Frequentiebereik:  FM: 87.5 - 108.5 MHz
                                UHF: 470  -  694 MHz
                                VHF: 170  -  230 MHz
• Versterking: 28dB
• Voeding via meegeleverde adapter, 5V DC
• Impedantie: 75 Ohm
• Lengte antennekabel: 200cm
• Antenne connector: IEC Male ------------------->
• Wordt geleverd met Female - Female
  verloopstekker. (Maakt van male
  een female stekker, o.a. voor FM gebruik)
• Heeft de ontvager een zg. F-ingang, gebruik
  dan een verloopstekker Coax-female naar F-male.
  Zie onder aan deze pagina:  fc-026prof

• Afmeting: 24 x 13.5 x 0.1cm
• Kleur: Zwart, achterzijde Zwart

.........................................................................................................................................................
!

Antenne ImpedantieTrafo
a.3389948
!
FM / LMK-Radiofilter,

Voor het aansluiten van oude radio's op een CAI installatie of een antenne met een coax uitgang.
Wordt ook wel impedantiefilter of
impedantietrafo genoemd.




Specificatie:
• Coax 75 Ohm naar 240 / 300 Ohm
• Ingang: Coax Antenneplug Male
• Uitgang: 1x AM en 1x FM stekker

Het kan ook zijn dat de radio i
s voorzien van ronde (4mm)
antenne ingangen, Knip dan
de 2 stekkertjes af en monteer
banaan stekkers.


.........................................................................................................................................................
!

Telescoop Antenne met Male F-Plug
a.d345220
!
Universele telescoop antenne voor
rechtstreekse montage op ontvangst-apparatuur.
Geschikt voor:
DAB+, DVB-T/T2, Radio en TV ontvangst.

Geschikt voor Female
F-antenne ingang.

Specificatie:
• Diameter: 6mm
• Ingeschoven: 21cm
• Uitgeschoven: 67cm
• 4 Segmenten
• Afstand tussen antenne en
  apparaat: ca.2cm



Telescoop Antenne met Male F-Plug
a.g184576
!
Universele telescoop antenne voor
rechtstreekse montage op ontvangst-apparatuur.
Geschikt voor:
DAB+, DVB-T/T2, Radio en TV ontvangst.

Geschikt voor Female
F-antenne ingang.

Specificatie:
• Diameter: 7mm
• Ingeschoven: 18cm
• Uitgeschoven: 79cm
• 6 Segmenten
• Afstand tussen antenne en
  apparaat: ca.2cm



Telescoop Antenne met Male F-Plug
al.273341
!
Universele telescoop antenne voor
rechtstreekse montage op ontvangst-apparatuur.
Geschikt voor:
DAB+, DVB-T/T2, Radio en TV ontvangst.

Geschikt voor Female
F-antenne ingang.

Specificatie:
• Diameter: 10mm
• Ingeschoven: 17.5cm
• Uitgeschoven: 120cm
• 10 Segmenten
• Afstand tussen antenne en
  apparaat: ca.2cm




.........................................................................................................................................................
!

Telescoop Antenne met BNC-Plug
al.514479
!
Universele telescoop antenne voor
rechtstreekse montage op ontvangst-apparatuur.
Geschikt voor:
DAB+, DVB-T/T2, Radio, TV ontvangst en
Scanners.

Geschikt voor BNC-
Female antenne ingang.

Specificatie:
• Diameter: 7mm
• Ingeschoven: 15cm
• Uitgeschoven: 73cm
• 7 Segmenten
• Afstand tussen antenne en
  apparaat: ca.2cm



.........................................................................................................................................................
!

Coax Verloopstekker / Koppelstukje, f/f
w.11536
!
Coax Female naar
Coax Female

Specificatie:
• Maakt van een MALE plug een FEMALE plug

F - Coax (IEC) Verloopstekker
fc-026prof
!
F-connector Male naar
Coax (IEC) Female.		 Specificatie:
• Extra hoge kwaliteit
• Metaal

BNC - F Verloopstekker
fc-022
!
BNC Male naar
F-Connector Female,
Male is verguld.

Specificatie:
• Geschikt voor 50 en 75 Ohm

.........................................................................................................................................................
!
